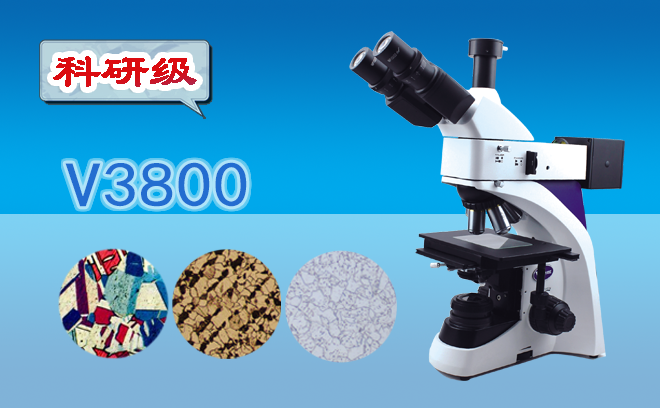

在半導體芯片制造的精密質量管控中，金相顯微鏡以其獨特的成像能力與多維度分析特性，成為貫穿晶圓檢測、缺陷定位、材料分析等關鍵環節的核心工具。本文從技術適配性與場景化應用出發，解析其不可替代的價值。

一、晶圓級缺陷的**定位與量化分析

金相顯微鏡通過明場/暗場/偏光多模式切換，可實現對晶圓表面微觀缺陷的立體化識別。例如，在12英寸晶圓檢測中，通過暗場成像可快速捕捉到0.5μm級別的劃痕、顆粒污染物及薄膜沉積不均勻區域；結合偏光模式則能區分硅基底與金屬互連層的應力分布差異，量化晶格畸變程度。其高倍率（Z高可達1000倍以上）與大景深特性，使設備能同時滿足宏觀全貌掃描與微觀缺陷放大的雙重需求，避免傳統光學顯微鏡“顧此失彼”的局限。

二、材料界面表征與工藝失效分析

在先進制程中，芯片可靠性高度依賴于材料界面的W美性。金相顯微鏡通過浸油物鏡與共聚焦技術，可實現多層薄膜（如氧化層、氮化層、金屬層）的層間界面清晰成像，精確測量薄膜厚度偏差（精度達±2nm）。例如，在銅互連工藝中，通過觀察阻擋層（如Ta/TaN）與銅層的界面擴散情況，可判斷電遷移風險；在三維封裝場景下，通過三維重構功能可分析TSV通孔的填充質量，識別空洞、裂紋等潛在失效點。

三、工藝參數優化的閉環反饋機制

金相顯微鏡的數據輸出可直接反哺制造工藝的優化。例如，在光刻工藝中，通過分析抗蝕劑涂層的均勻性，可反向調整涂布參數；在蝕刻工序中，通過測量側壁角度與線寬均勻性，可優化等離子體蝕刻的功率與氣體配比。更關鍵的是，其與能譜儀（EDS）的聯用能力，可實現元素成分的定點分析——如檢測金屬焊盤的氧化程度或雜質元素滲入情況，為工藝窗口調整提供定量依據。四、環境適應性與操作便捷性優勢

相較于需要高真空環境的電子顯微鏡，金相顯微鏡可在常壓環境下工作，大幅縮短樣品準備時間。其配備的自動載物臺與智能圖像處理軟件，支持批量樣品的快速掃描與自動缺陷分類（ADC），檢測效率提升3-5倍。同時，通過非接觸式測量避免了樣品損傷風險，尤其適合對易碎的先進封裝結構（如Fan-Out、Chiplet）進行無損檢測。

在半導體行業追求零缺陷制造的今天，金相顯微鏡憑借其多模式成像、**量化分析、工藝閉環反饋及高效操作特性，已成為質量管控體系中不可或缺的一環。通過持續的技術迭代與場景化創新，其將在更高階的制程節點（如2nm及以下）中發揮更關鍵的支撐作用，助力國產半導體產業向G端化邁進。
